Распределительное устройство с металлическим кольцом переменного тока с твердой изоляцией

Производитель и поставщик распределительных устройств с металлическими кольцами переменного тока с твердой изоляцией в Китае. Как завод, мы, как завод, можем производить продукцию по индивидуальному заказу с CE для оптовиков. Свяжитесь с нами, чтобы получить предложение. Распределительное устройство с металлическим кольцом переменного тока с твердой изоляцией представляет собой полностью изолированное, полностью герметичное, необслуживаемое вакуумное распределительное устройство с твердой изоляцией. Все высоковольтные части, находящиеся под напряжением, отлиты из эпоксидной смолы с отличными изоляционными характеристиками, органично объединяя в единое целое камеру вакуумного гашения дуги, главную электрическую цепь, изоляционную опору и т. д., а функциональные блоки соединяются через полностью изолированную сплошную шину. Таким образом, все распределительное устройство не подвергается воздействию внешней среды, обеспечивая надежность работы оборудования и безопасность операторов.

Распределительное устройство сети переменного тока с металлической кольцевой изоляцией NSGTG отличается простой конструкцией, гибкой работой, надежной блокировкой и простотой установки. Он подходит для энергосистем частотой 50 Гц, 12 кВ и широко используется в промышленных и гражданских кабельных кольцевых сетях, а также в проектах терминалов распределительных сетей. В качестве средства приема и распределения электрической энергии он особенно подходит для использования в городских жилых районах, на небольших подстанциях, распределительных станциях, кабельных ответвительных коробках, подстанциях коробчатого типа, промышленных и горнодобывающих предприятиях, торговых центрах, аэропортах, метро, ​​ветроэнергетических установках, больницах, спортивных стадионах, железных дорогах, туннелях и других местах.

Распределительное устройство с металлическим кольцом переменного тока с твердой изоляцией обладает преимуществами полной изоляции, полной герметизации и полной защиты, что делает его особенно подходящим для использования в суровых условиях, таких как большая высота, высокая температура, влажная жара, сильный холод и сильное загрязнение.

Категория продукта:

В зависимости от типа выключателя, распределительное устройство с металлическим кольцом переменного тока подразделяется на выключатель нагрузки с заземляющим узлом (называемый модулем C), выключатель нагрузки без заземляющего узла (называемый модулем CB), автоматический выключатель с заземляющим узлом (называемый модулем V), автоматический выключатель без заземляющего узла (называемый модулем VB), соединительный выключатель выключателя (называемый модулем VZ), узел комбинированного выключателя нагрузки с предохранителем (называемый модулем F) и узел разъединителя. (называемый модулем G).

Среда использования

Температура окружающей среды:- 45°C~+45°C;
Относительная влажность: максимальная средняя относительная влажность, среднесуточная ≤ 95%, среднемесячная ≤ 90%;
Высота: ≤ 4000 метров;
Сейсмостойкость: Уровень 8;
Уровень защиты: IP67 для уплотнения корпуса под напряжением, IP67 для корпуса предохранителя, IP4X для корпуса распределительного устройства;

Стандарты исполнения:

IEC62271-1-2007      «Высоковольтное распределительное и управляющее оборудование. Часть первая: Общие технические характеристики»;

IEC62071-2003         "Распределительное и управляющее оборудование переменного тока 1–52 кВ в металлическом корпусе";

GB3906-2006           "Распределительное и управляющее оборудование переменного тока 3,6–40,5 кВ в металлическом корпусе"

GB/T11022-1999      "Общие технические условия для стандартов на высоковольтное распределительное и контрольное оборудование";

GB1984-2003           "Высоковольтные автоматические выключатели переменного тока";

GB1985-2004           "Разъединители и заземлители переменного тока высокого напряжения";

GB3804-2004           "Выключатели нагрузки переменного тока высокого напряжения 3,6–40,5 кВ";

DL/T404-2007          "Распределительное и контрольное оборудование переменного тока 3,6–40,5 кВ"

DL/T5932006          "Общие технические условия для стандартов на высоковольтное распределительное и контрольное оборудование";

O/GDW730-2012      «Технические условия для основного блока с кольцевой изоляцией 12 В».

Технический параметр:

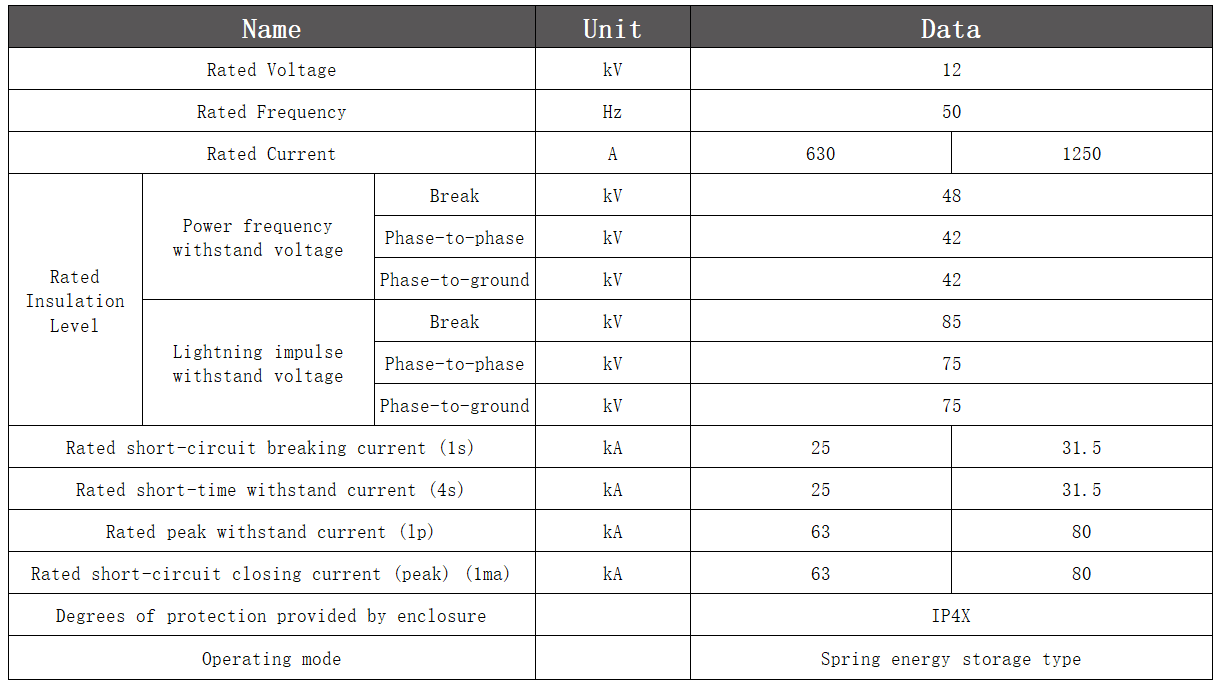

Технические параметры распределительного устройства

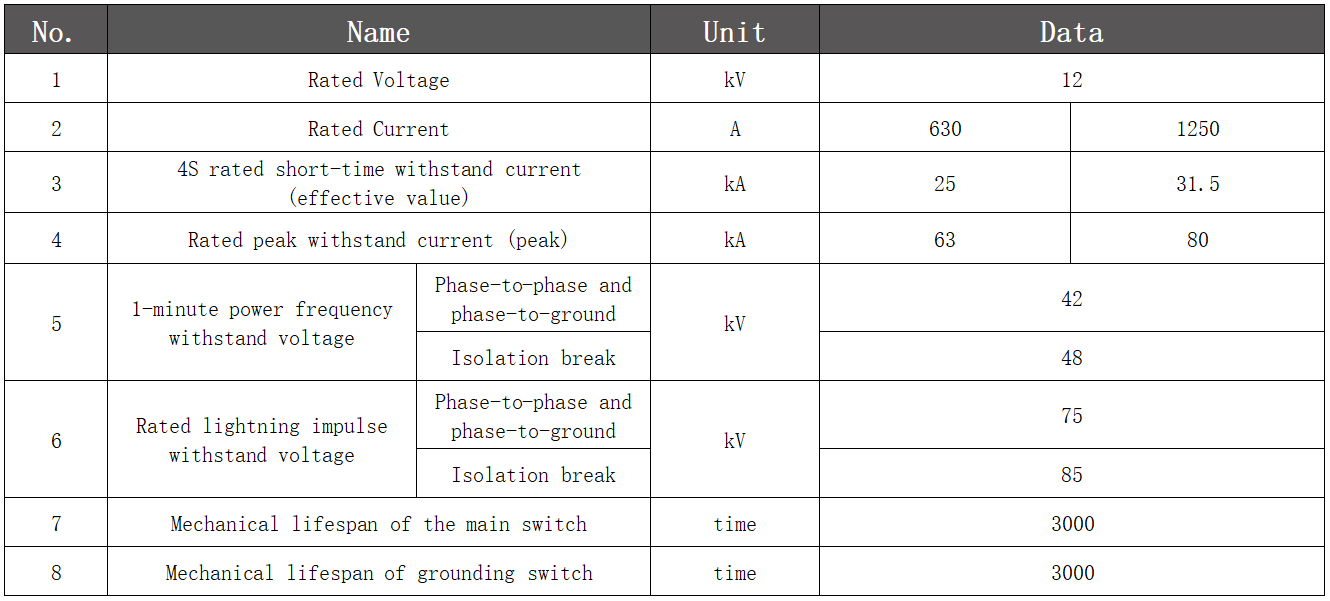

Технические параметры изолирующего заземлителя
