KYN28-12 Бронированное съемное распределительное устройство переменного тока в металлическом корпусе

Бронированное съемное закрытое распределительное устройство переменного тока TooNICE KYN28-12 подходит для трехфазной электросети переменного тока напряжением 3,6–12 кВ, частотой 50 Гц, используемой для приема и распределения электрической энергии, а также для управления, мониторинга и защиты цепей. Может использоваться в одинарной, секционной системе с одинарной шиной или в двойной системе шин. Распределительное устройство соответствует требованиям IEC298 «Распределительное устройство переменного тока в металлическом корпусе и контрольное оборудование с номинальным напряжением выше 1 кВ, 52 кВ и ниже», IEC694 «Общие положения для высоковольтных выключателей и контрольного оборудования», «GB3906 Распределительное устройство переменного тока 3–35 кВ в металлическом корпусе» моей страны и DIA04 «Условия заказа распределительного устройства высокого напряжения переменного тока для внутреннего применения», немецкий язык. DIN.VDE0670 «Распределительное устройство переменного тока с номинальным напряжением выше 1 кВ» и другие стандарты. Оно имеет полную и надежную функцию защиты от неправильной работы.

Особенность:

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28-12 (далее именуемое распределительное устройство) представляет собой продукт нового типа, независимо разработанный и разработанный нашей компанией на основе передовых отечественных производственных технологий. Он может заменить различные распределительные устройства в металлическом корпусе старого типа, такие как продукты серий KYN1-12, JYN2-12. Этот продукт имеет следующие неоспоримые преимущества:

Корпус изделия полностью собран на болтах, что обладает высокой механической прочностью и эффективно обеспечивает целостность и эстетику изделия. Дверца шкафа покрыта пластиковым напылением, которое обладает высокой ударопрочностью и устойчивостью к коррозии. Корпус изделия имеет степень защиты IP4X. (Ее можно заменить на железную пластину в соответствии с требованиями заказчика.)

Выключатель этого продукта может быть оснащен вакуумным выключателем типа VD4 производства ABB, выключателем нагрузки фиксированного типа серии C3, а также может быть сконфигурирован с различными вакуумными выключателями отечественной серии (такими как VS1, VH1, VK, ZN28) для замены аналогичных зарубежных продуктов.

Независимо от того, какой автоматический выключатель выбран, расстояние воздушной изоляции его проводников может быть гарантировано более 125 мм, а композитная изоляция - более 60 мм. Все эти автоматические выключатели обладают уникальными преимуществами: долгим сроком службы, низкими требованиями к техническому обслуживанию и небольшими размерами.

Среда использования

1. Температура окружающей среды: верхний предел +40°С, нижний предел -10°С.

2. Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.

3. Высота над уровнем моря: не более 1000м.

4. Сейсмостойкость: не более 8 баллов.

5. Места, свободные от пожара, взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.

Конструктивные особенности распределительного устройства

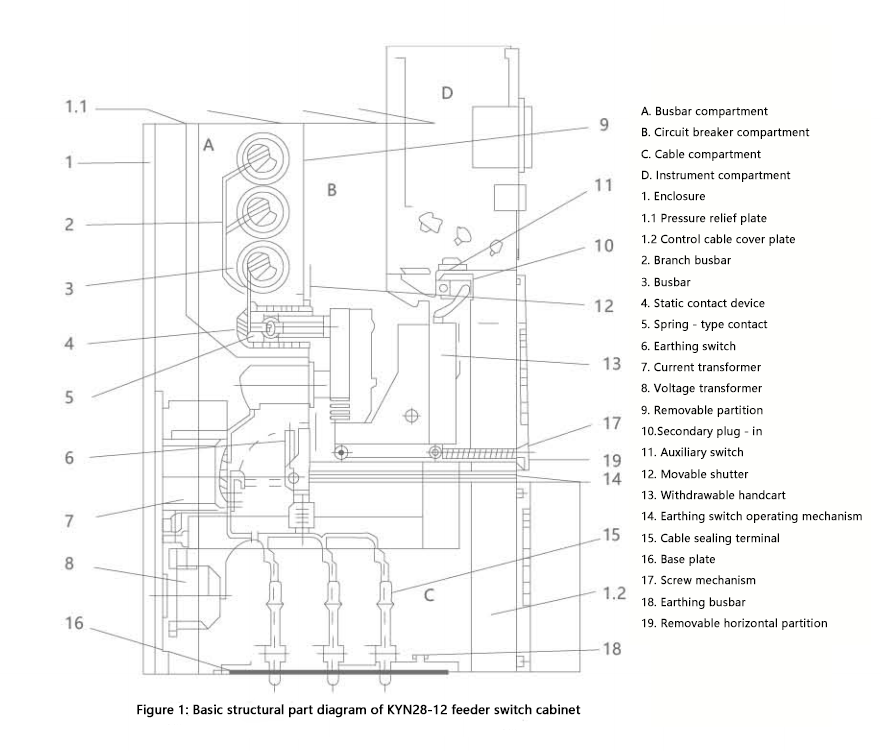

Бронированное съемное закрытое распределительное устройство переменного тока KYN28-12 спроектировано в соответствии с бронированным металлическим распределительным устройством GB3906-91. Как показано на рисунке 1, распределительное устройство состоит из двух основных частей: фиксированного корпуса шкафа и выдвижного компонента (широко известного как ручная тележка). Корпус корпуса шкафа и перегородки каждого функционального блока соединяются болтами. Уровень защиты корпуса распределительного устройства — IP4X, а при открытой двери помещения с выключателем уровень защиты — IP2X. Распределительное устройство может быть оснащено ручной тележкой вакуумного выключателя или выключателем нагрузки стационарного типа. Имеет такие функциональные схемы, как воздушные входящие (отходящие) линии и кабельные отходящие линии. Распределительное устройство может быть установлено по двухшкафной схеме, т. е. «спина к спине» или «лицом к лицу», в двухрядном исполнении.

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28-12 сочетает в себе расширенные функции с универсальными возможностями применения, что делает его ценным решением для широкого спектра потребностей в распределении электроэнергии.
