XGN15 Внутреннее металлическое распределительное устройство переменного тока с замкнутым кольцом

Компания Toonice является ведущим производителем и поставщиком. Мы поставляем металлические распределительные устройства переменного тока XGN15 для помещений высокого качества оптовикам по всему миру. У нас есть новейшие модели по низким ценам. В металлическом распределительном устройстве с замкнутым кольцом переменного тока для внутреннего использования XGN15 компании TOONICE в качестве главного выключателя используется комбинация выключателя нагрузки SF6 и предохранителя выключателя нагрузки, а весь шкаф имеет воздушную изоляцию, подходящую для автоматизации распределения. Это компактный и расширяемый комплект распределительного оборудования. Он может широко использоваться при строительстве и реконструкции городских электросетей, подходит для распределительных систем на промышленных и горнодобывающих предприятиях, в высотных зданиях, жилых районах, больницах, школах, парках и т. д. Он в основном используется для приема и распределения электрической энергии, в основном для электроснабжения кольцевой сети и терминального электроснабжения, а также подходит для установки на сборных подстанциях.

Рабочая среда:

Температура окружающей среды: +4500T

Относительная влажность:

Среднесуточное значение < 95%

Среднемесячное значение < 90%

Высота:<1000 м

Противоударный: Уровень 8

*Сильная вибрация и удары, а также отсутствие возгорания, химической коррозии и взрывоопасности.

Обеспечьте соблюдение стандарта:

GB 3960-2006          "Распределительное и контрольное оборудование переменного тока 3,6 кВ, 40,5 кВ"

МЭК 60298-1990       "Коммутационное и управляющее оборудование переменного тока в металлическом корпусе с номинальным напряжением от 1 кВ до 52 кВ и ниже".

GB/T11022-2011      "Общие технические требования к стандартам на высоковольтное распределительное и контрольное оборудование"

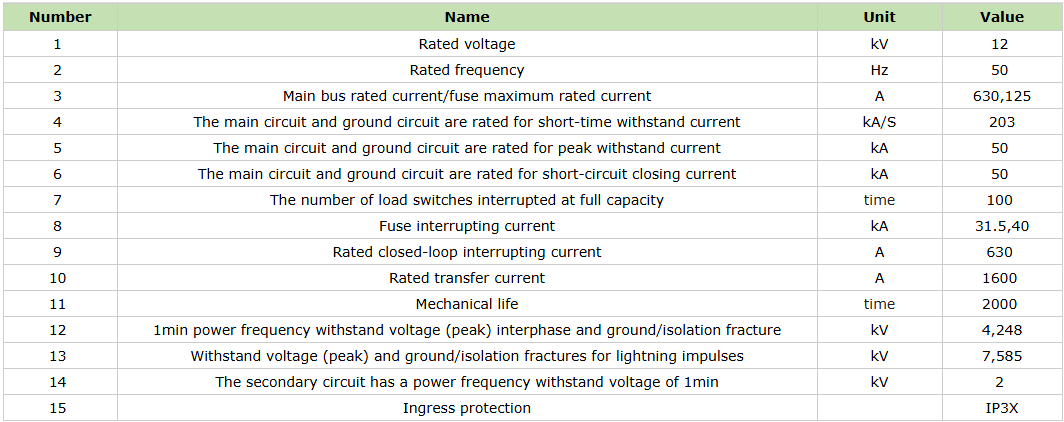

Технические параметры:

Особенности продукта:

1. Основной кольцевой блок SF6 легко комбинируется и расширяется, имеет небольшой объем, безопасен и надежен;

2. Используя газ SF6 в качестве изоляционного и дугогасительного средства, метод гашения вращающейся дуги в постоянном магнитном поле гарантирует, что его способность гашения дуги не зависит от величины тока дуги, с хорошими отключающими характеристиками, низким перенапряжением, длительным электрическим сроком службы и необслуживаемой камерой гашения дуги;

3. Он может иметь три рабочих станции, множество функций и может быть оснащен миниатюрными манометрами;

4.Простой в эксплуатации, высоконадежный рабочий механизм и механизм блокировки;

5. После прохождения номинального испытания на разрыв нулевого манометрического давления газа SF6 функциональный запас велик, а вероятность чрезвычайно высока;

6. Заземляющий выключатель имеет возможности размыкания и замыкания при коротком замыкании, соответствующие национальным стандартам;

7. Шкаф изготовлен из импортной штампованной и формованной цинковой пластины с алюминиевым покрытием, используя сборную конструкцию, которая является прочной и устойчивой к деформации.

Структура продукта:

1.общая структура

Главный кольцевой блок состоит из помещения сборных шин, помещения выключателя нагрузки (или помещения выключателя), помещения для кабелей, приводного механизма, механизма блокировки, помещения низковольтного управления и измерительной или измерительной цепи. Каждый отсек разделен стальными пластинами, чтобы избежать повреждений соседних помещений.

2.шинный отсек

Шинное помещение устраивают в верхней части шкафа, где главные шины соединяются между собой и проходят через весь ряд распределительного устройства. Шинопровод расположен горизонтально и легко расширяется.

3. Главный распределительный щит

Комната с выключателем нагрузки: В комнате с выключателем установлен выключатель нагрузки. Корпус выключателя нагрузки отлит из эпоксидной смолы и заполнен элегазом в качестве дугогасительной и изоляционной среды. На выходном конце рабочего вала имеются две прозрачные пластиковые концевые крышки, изготовленные методом горячего прессования, через которые можно наблюдать за состоянием контакта. Измерители плотности газа SF6 или измерители плотности газа с сигнальными контактами могут быть установлены в распределительном помещении в соответствии с требованиями заказчика.

Помещение автоматического выключателя: Помещение автоматического выключателя расположено в середине шкафа и может быть оборудовано специальными вакуумными выключателями или элегазовыми выключателями в соответствии с потребностями клиента. Его отключающая способность может соответствовать нормальной работе коммутационных и ответвленных сетей, а также отключать токи короткого замыкания в особых ситуациях. Вакуумные выключатели особенно подходят для частой эксплуатации сетевых систем. Автоматический выключатель оснащен пружинным механизмом, который имеет функцию повторного включения, надежную работу и длительный срок службы.

4.Кабельная комната

Кабельное помещение в основном используется для подключения кабелей, позволяя подключать одножильные или трехжильные кабели с использованием простейшей неэкранированной кабельной головки. В то же время в достаточном пространстве можно разместить такие компоненты, как грозовые разрядники, трансформаторы тока и заземлители. Спроектированная в соответствии со стандартами дверь шкафа имеет смотровые окна и устройства защитной блокировки, а пол кабельной комнаты оборудован уплотнительными крышками и кабельными зажимами соответствующего размера с кронштейнами. Переднюю раму пола кабельной комнаты можно снять для облегчения прокладки кабеля.

5. Рабочий механизм, механизм блокировки и низковольтная диспетчерская.

Низковольтная камера с блокировкой одновременно служит и пультом управления. Низковольтное помещение оборудовано пружинным механизмом с указателями положения и устройствами механической блокировки, а также вспомогательными контактами, катушками отключения, механизмами аварийного отключения, емкостными устройствами отображения в реальном времени, ключевыми замками и электрическими управляющими устройствами. При этом пространство низковольтного помещения можно использовать и для установки цепей управления, записывающих приборов и реле защиты. Шкаф шириной 750 мм имеет два одинаковых низковольтных отсека, в которых можно разместить больше аксессуаров.

Структурная схема

Приложения:

1. Системы распределения электроэнергии: используются в распределительных сетях для контроля и защиты электрических цепей, обеспечивая стабильную и надежную подачу электроэнергии.

2. Промышленные объекты. Применяется в промышленных условиях для управления цепями высокого напряжения и обеспечения эффективной защиты машин и оборудования.

3. Коммерческие здания: устанавливаются в коммерческих зданиях для распределения электроэнергии высокого напряжения и повышения безопасности системы.

4. Подстанции: используются на электрических подстанциях для переключения и изоляции цепей высокого напряжения, обеспечивая безопасную и эффективную работу.

5. Установки возобновляемой энергии: используются в системах возобновляемой энергии, таких как солнечные и ветряные электростанции, для управления распределением электроэнергии и защиты компонентов высокого напряжения.

6. Коммунальные компании: используются коммунальными компаниями для контроля и защиты электрических сетей, обеспечения надежного электроснабжения и стабильности системы.

7. Помещения с распределительными устройствами: интегрированы в помещения с распределительными устройствами для управления и контроля распределения электроэнергии в ограниченном пространстве.

8. Центры обработки данных. Применяется в центрах обработки данных для распределения электроэнергии высокого напряжения и обеспечения безопасности и надежности критически важного электронного оборудования.

Металлическое распределительное устройство с замкнутым кольцом переменного тока XGN15Indoor предлагает надежные, надежные и эффективные решения для управления электрическими системами высокого напряжения в различных приложениях. Его расширенные функции и прочная конструкция делают его ключевым компонентом современных систем распределения и защиты электроэнергии.
