Закрытое металлическое распределительное устройство с газовой изоляцией

Как производитель и поставщик в Китае, мы поставляем продукцию высокого качества оптовикам по всему миру. Закрытые металлические распределительные устройства NSRM с газовой изоляцией широко используются в распределительных системах 10–35 кВ и являются предпочтительными переключателями для различных систем преобразования и распределения электроэнергии различных городских и сельских пользователей.

Распределительное устройство имеет модульный режим работы, который можно комбинировать для различных целей; Существует два основных типа комбинаций фиксированных блоков и расширяемых блоков, которые отвечают потребностям гибкого использования различных подстанций для компактных распределительных устройств.

Закрытое металлическое распределительное устройство с элегазовой изоляцией NSRM представляет собой полностью герметичную систему, в которой заряженные компоненты и переключатели заключены в корпус из нержавеющей стали. Все коммутационное устройство не подвержено влиянию внешних условий окружающей среды, что обеспечивает эксплуатационную надежность и безопасность персонала. И он добился работы без технического обслуживания. Выбирая расширяемые шины, можно создать любую комбинацию для достижения полной модульности. Расширение защитной изоляции и экранирования шин обеспечивает надежность и безопасность.

Закрытые металлические распределительные устройства с элегазовой изоляцией NSRM также могут обеспечивать решения автоматизации на основе телевидения, формируя концепцию интеллектуальных переключателей и сводя к минимуму рабочую нагрузку по установке и вводу в эксплуатацию на месте.

Закрытые металлические распределительные устройства с элегазовой изоляцией NSRM подразделяются на нерасширяемую стандартную конфигурацию и расширяемую стандартную конфигурацию. Благодаря сочетанию полных и половинных модулей и возможности масштабирования он обладает исключительной гибкостью.

Закрытое металлическое распределительное устройство с элегазовой изоляцией NSRM соответствует стандартам Великобритании. Расчетный срок эксплуатации в закрытых условиях (20°С) превышает 30 лет.

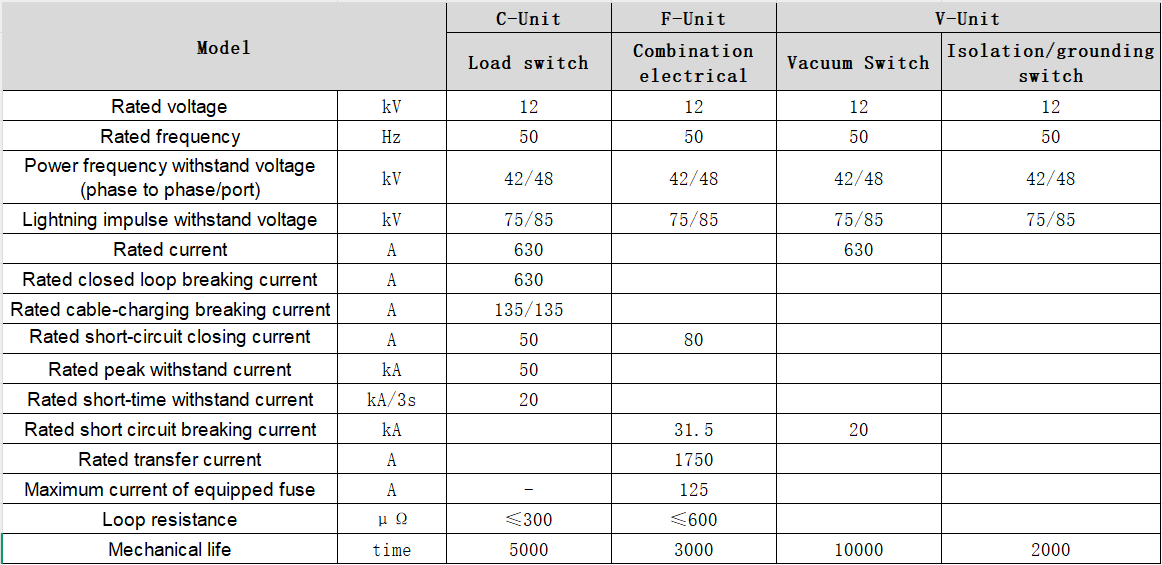

Особенность:

1. Техническое описание

Закрытое металлическое распределительное устройство с элегазовой изоляцией NSRM установлено на раме из оцинкованного листового металла, при этом распределительный блок находится внутри газового ящика с элегазом, изготовленного из коррозионностойкой и немагнитной пластины из нержавеющей стали толщиной 3 мм. Газовый баллон с элегазом представляет собой «герметизированную систему давления», которая может работать в течение 30 лет при нормальных условиях эксплуатации. Давление элегазового газа при нормальной работе составляет 0,15-0,4 бар. Газовый ящик оснащен устройством сброса давления, обеспечивающим выпуск газа снизу или сзади, когда давление слишком высокое.

2. Коммутационный блок

Выключатель нагрузки использует коаксиальный вращающийся метод двойного разрыва, который взаимодействует со скользящей пластиной через одно и то же рабочее отверстие для кинетической работы. Таким образом, переключатель может находиться только в одном из трех состояний «замыкание, размыкание и заземление» в любой момент времени, что полностью позволяет избежать неправильной работы.

3. Рабочий механизм

Приводной механизм переключателя установлен в передней части воздушного короба и прошел специальную обработку для предотвращения ржавчины и коррозии. Он удобен для ручного управления и обслуживания и легко обеспечивает электрическое управление.

Применение закрытых металлических распределительных устройств с элегазовой изоляцией

1. Городская подстанция: подходит для городских условий с ограниченным пространством, модульная конструкция уменьшает занимаемую площадь, а полностью герметичная конструкция обеспечивает безопасную эксплуатацию.

2. Распределение электроэнергии на промышленных предприятиях: отвечает требованиям сценариев высоких нагрузок, таких как металлургия и нефтехимия, с уровнем защиты IP67 для защиты от суровых условий труда, таких как пыль и коррозия.

3. Источник питания для железнодорожного транспорта: поддерживает требования к высокочастотному переключению для метро, ​​​​высокоскоростных поездов и т. д., с механическим сроком службы более 30 000 раз, обеспечивая непрерывность электропитания.

4. Доступ к новой энергии: оборудование, подключенное к распределенной энергетической сети, такое как ветроэнергетика и фотоэлектрическая энергия, с широким температурным диапазоном (-40 ℃ ~ +55 ℃), адаптируемым для обеспечения стабильной работы в сложных условиях.

5. Модернизация интеллектуальной сети: интеграция интеллектуальных модулей мониторинга с протоколами Интернета вещей для удаленного мониторинга состояния устройств и повышения эффективности цифрового управления энергосистемой.

6. Морская ветроэнергетическая платформа: подходит для суровых морских условий, таких как соляные брызги и высокая влажность, полностью герметичная конструкция эффективно противостоит коррозии и обеспечивает непрерывное электроснабжение для развития морской энергетики.

7. Электропитание и распределение центров обработки данных: поддерживая нагрузку с высокой плотностью нагрузки, интеллектуальные модули мониторинга предупреждают в режиме реального времени о потенциальных неисправностях, обеспечивая стабильное электроснабжение критически важной инфраструктуры.

8. Подземное распределение электроэнергии в шахтах: уровень защиты IP67 для защиты от пыли, водяных брызг и механической вибрации, модульная конструкция облегчает быструю установку и обслуживание в узких подземных пространствах.

9. Электроснабжение для сверхвысотных зданий: компактная конструкция экономит вертикальное пространство, сейсмостойкая конструкция отвечает требованиям высотной вибрации и обеспечивает безопасное и надежное электроснабжение комплекса.

10. Энергосистема военной базы: мощная защита от электромагнитных помех, полностью герметичная конструкция, позволяющая избежать рисков внешнего повреждения, поддержка круглосуточной стабильной работы военных объектов.
