Сборная коробчатая подстанция

Сборная коробчатая подстанция, также известная как предварительно собранная подстанция или предварительно смонтированная подстанция. Это своего рода сборное внутреннее и наружное компактное распределительное оборудование, в котором распределительные устройства высокого напряжения, распределительные трансформаторы и распределительные устройства низкого напряжения расположены в целом в соответствии с определенной схемой подключения, органично объединяющей такие функции, как понижающий трансформатор и распределение электроэнергии низкого напряжения, и установлены во влагостойкой, нержавеющей, пыленепроницаемой, защищенной от мышей, огнестойкой, защищенной от кражи, теплоизолированной, полностью закрытой и подвижной стальной конструкции. коробка. Она особенно подходит для строительства и реконструкции городских сетей и представляет собой совершенно новую подстанцию, появившуюся после подстанции гражданского строительства. Сборная коробчатая подстанция подходит для шахт, промышленных предприятий, нефтяных и газовых месторождений, а также ветряных электростанций. Он заменяет оригинальные распределительные помещения и подстанции гражданского строительства, становясь новым типом устройства полного преобразования и распределения электроэнергии.

Возможности и приложения

1. Распределительное устройство высокого напряжения, трансформатор и распределительное устройство низкого напряжения объединены в один высокоинтегрированный блок.

2. Идеальная защита от высокого и низкого напряжения, безопасная и надежная работа, простота обслуживания.

3. Меньше площади, низкие инвестиции, короткий производственный цикл, удобство перемещения.

4. Гибкие и разнообразные схемы заземления.

5. Уникальная структура: двухслойная (композитная панель) оболочка с уникальной сотовой структурой прочна, изолирована и хорошо вентилируется для рассеивания тепла, красива и имеет высокий уровень защиты. Материалы корпуса могут быть выбраны из сплава нержавеющей стали, алюминиевого сплава, холоднокатаного листа, цветного стального листа, плитки, клееного дерева, новых экологически чистых материалов и акварельной окраски поверхности.

6. Разнообразные типы: общий тип, тип виллы, компактный тип и другие стили.

7. Главный блок высоковольтного кольца может быть оснащен терминалом автоматизации фидеров (FTU) для обеспечения надежного обнаружения коротких замыканий и однофазных замыканий на землю с «четырьмя удаленными» функциями, что облегчает модернизацию автоматизации распределительной сети.

Подстанции коробчатого типа применимы в жилых комплексах, городских общественных трансформаторах, оживленных городских районах, строительных источниках питания и т. д. Пользователи могут выбирать сборные коробчатые подстанции в соответствии с различными условиями использования и уровнями нагрузки. С момента своего появления подстанции коробчатого типа развивались чрезвычайно быстро, составляя 70% распределительных трансформаторов в развитых европейских странах и 90% в США.

Среда использования

Высота: ≤1000 м;

Температура окружающей среды: -25℃~+40℃ (максимальная среднемесячная температура +30℃, максимальная среднегодовая температура +20℃);

Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%;

Сейсмический уровень: горизонтальное ускорение 0,4 м/с², вертикальное ускорение 0,15 м/с²;

Место установки не подвергается серьезному воздействию, серьезному загрязнению, химической коррозии, токопроводящей пыли или опасности взрыва;

Примечание: При заказе данного товара сверх указанных выше условий проконсультируйтесь с нашей компанией.

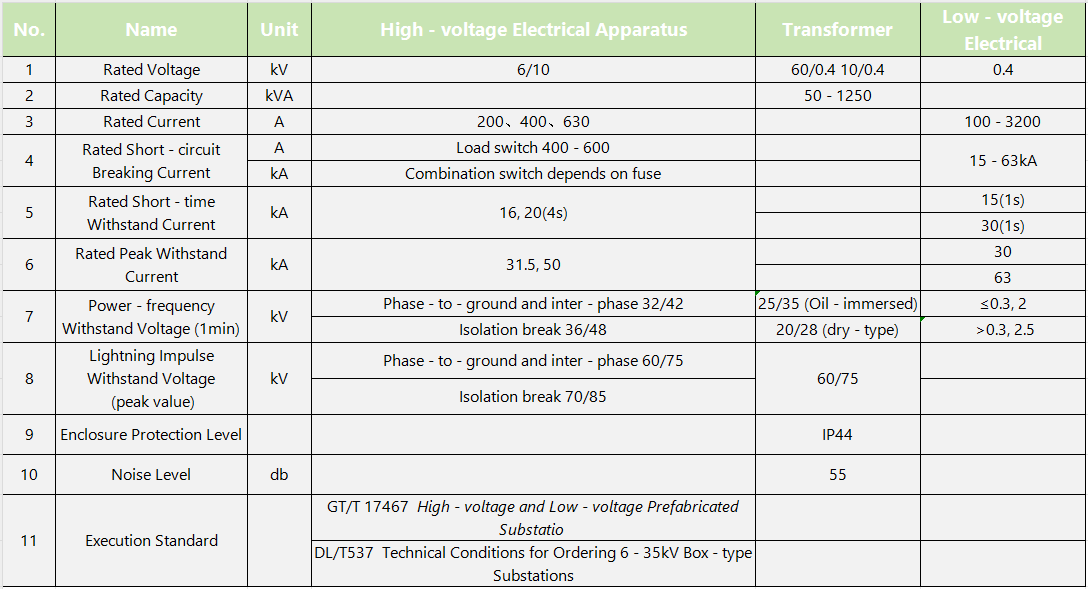

Технические параметры
