Краткое содержание статьи: A Вакуумный выключатель VCBявляется критическим устройством переключения и защиты для электрических систем среднего напряжения, использующим герметичную вакуумную камеру в качестве дугогасящей среды. В этой статье объясняется, как работает технология VCB, ее основные преимущества, сценарии применения, условия эксплуатации и важные соображения по выбору для промышленного распределения электроэнергии. На основании технической информации, предоставленнойТунисЭто руководство призвано помочь инженерам, подрядчикам по электротехнике, дистрибьюторам и специалистам по закупкам лучше понять требования к производительности VCB и требованиям к их применению.
Оглавление
- Что такое вакуумный выключатель VCB?
- Как работает вакуумный выключатель VCB?
- Каковы основные преимущества технологии VCB?
- Где используется вакуумный выключатель VCB?
- Какие условия эксплуатации следует учитывать?
- Как выбрать правильный VCB?
- Часто задаваемые вопросы о вакуумном выключателе VCB

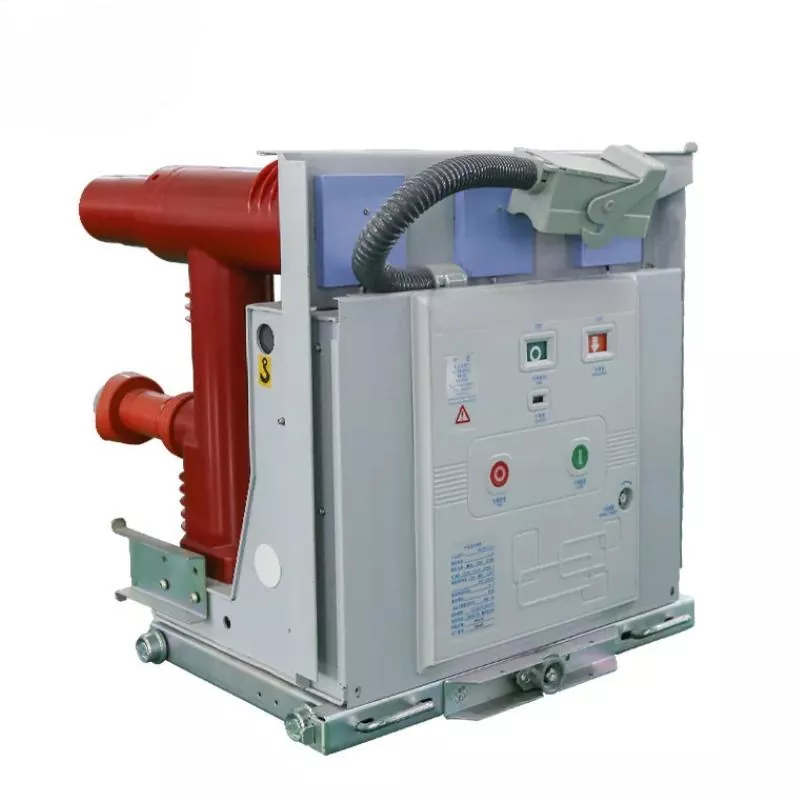

Что такое вакуумный выключатель VCB?
Компания Toonice производит и поставляетВакуумный выключатель VCBрешения, разработанные для приложений распределения электроэнергии среднего напряжения, где важны надежное переключение, электрическая защита, частая эксплуатация и сокращение затрат на техническое обслуживание. Согласно информации производителя, эти выключатели подходят для внутренних систем трехфазного переменного тока и могут применяться на промышленных и горнодобывающих предприятиях, электростанциях, подстанциях и других распределительных сетях.
В VCB в качестве дугогасительной среды используется вакуум. Электрические контакты заключены внутри герметичного вакуумного прерывателя. Когда выключатель размыкается во время нормального переключения или неисправности, контакты разъединяются, и вакуумная среда помогает подавить электрическую дугу.
Такая конструкция исключает необходимость использования обычного масла в качестве дугогасительной среды и обеспечивает компактную и относительно легкую конструкцию. Это также способствует низким требованиям к техническому обслуживанию, низкому рабочему шуму и длительному сроку службы электрооборудования.
Поэтому покупателям, оценивающим коммутационное оборудование среднего напряжения, стоит рассмотреть вакуумный автоматический выключатель Toonice VCB, когда приложение требует надежной работы прерывания в сочетании с возможностью частого переключения.
Как работает вакуумный выключатель VCB?
Принцип работы VCB относительно прост, но его производительность зависит от точной механической и электрической конструкции. Первичное переключение происходит внутри вакуумного прерывателя, где контакты изолированы от атмосферных условий.
- Нормальная работа:Электрические контакты остаются закрытыми, позволяя току течь по цепи.
- Команда открытия:При получении команды переключения или защиты привод размыкает контакты.
- Формирование дуги:При разъединении контактов может образоваться временная дуга, но вакуумная среда ограничивает устойчивое искрение.
- Гашение дуги:Дуга быстро гаснет, когда ток приближается к естественной нулевой точке.
- Диэлектрическое восстановление:Прочность изоляции контактного зазора быстро восстанавливается, что помогает предотвратить повторное зажигание дуги.
Одной из важных особенностей является относительно небольшой зазор между контактами. В технической информации Toonice отмечается, что VCB на 10 кВ может иметь зазор между контактами примерно 10 мм. Компактный ход контакта снижает механическую работу, необходимую во время работы, и может способствовать увеличению срока службы механического механизма.
Каковы основные преимущества технологии VCB?
Технология вакуумного отключения стала важным решением для распределения среднего напряжения, поскольку она сочетает в себе эффективное прерывание короткого замыкания со сравнительно простой рабочей средой. К основным преимуществам относятся:
- Низкие эксплуатационные расходы:Герметичный вакуумный прерыватель не требует регулярного обслуживания дугогасительной среды по сравнению с системами на масляной основе.
- Компактная конструкция:Небольшой ход контактов и компактная конструкция прерывателя помогают уменьшить общий размер оборудования.
- Быстрое гашение дуги:Согласно информации производителя, период горения дуги короткий и обычно составляет около половины цикла.
- Быстрое восстановление диэлектрика:Быстрое восстановление прочности изоляции обеспечивает надежное прерывание токов повреждения.
- Долгий электрический срок службы:Уменьшенный износ контактов позволяет выключателю поддерживать повторяющиеся операции переключения.
- Низкий рабочий шум:VCB могут подойти для установок, где шум должен быть сведен к минимуму.
- Безмасляная работа:Прерывание вакуума позволяет избежать использования масла в качестве средства гашения дуги.
- Компактная и легкая конструкция:Это может упростить интеграцию в подходящее распределительное устройство среднего напряжения.
- Возможность переключения емкостной нагрузки:VCB могут применяться в подходящих приложениях с емкостным переключением нагрузки, если это поддерживается всей конструкцией системы.
| Фактор производительности | Характеристика ВКБ | Практическая польза |
|---|---|---|
| Дугогасящая среда | Вакуум | Безмасляные перерывы в работе и меньшие требования к техническому обслуживанию. |
| Контактный зазор | Примерно 10 мм для примера 10 кВ. | Компактный приводной механизм и более короткий механический ход |
| Время искрения | Обычно около половины цикла | Быстрая реакция на прерывание |
| Электрическая жизнь | Прерывание номинального тока может превышать 5000 операций. | Подходит для частого переключения приложений. |
| Прерывание полной мощности | Примерно 30–50 операций согласно информации о продукте. | Поддерживает прерывание повторных сбоев в пределах указанных номиналов. |
| Обслуживание | Низкий | Снижение рабочей нагрузки по обслуживанию в течение жизненного цикла оборудования. |
Примечание. Фактические электрические характеристики, долговечность, отключающую способность, уровень изоляции и требования к установке всегда необходимо проверять на соответствие конкретной модели автоматического выключателя и применимым стандартам.
Где используется вакуумный выключатель VCB?
Вакуумный автоматический выключатель VCB особенно подходит для распределительных систем среднего напряжения, где электрическое оборудование нуждается в надежном управлении и защите. Типичные области применения включают в себя:
- Промышленные предприятия:Защита и коммутация фидеров среднего напряжения, двигателей, трансформаторов и распределительного оборудования.
- Горные работы:Подходит для систем распределения электроэнергии, требующих надежной и многократной коммутации.
- Электростанции:Используется для управления и защиты отдельных электрических цепей среднего напряжения.
- Подстанции:Интегрируется в подходящие распределительные устройства для выполнения функций распределения и защиты.
- Дистрибьюторские сети:Используется там, где необходимы надежное переключение и устранение неисправностей.
- Возобновляемые энергетические системы:Соответствующие конфигурации VCB могут использоваться в ветровых и фотоэлектрических распределительных системах в зависимости от конструкции системы и требований окружающей среды.
В информации о продукте, предоставленной Toonice, описано оборудование VCB для внутренних трехфазных систем переменного тока в диапазоне 3–10 кВ, а также указано, что вакуумные выключатели используются в диапазонах напряжений, например 11–33 кВ. Это означает, что покупатели должны подтвердить точное номинальное напряжение и конфигурацию выбранной модели, а не рассматривать эти диапазоны как универсальные характеристики.
Какие условия эксплуатации следует учитывать?
Правильный выбор условий окружающей среды имеет важное значение для надежной работы выключателя среднего напряжения. Температура, влажность, высота над уровнем моря, электромагнитные помехи, вибрация и удары могут повлиять на производительность оборудования и надежность изоляции.
| Состояние | Справочное требование | Рассмотрение выбора |
|---|---|---|
| Рабочая температура | Обычно от -40°C до +40°C | Подтвердите номинальную температуру фактической модели и ее внутреннюю/наружную конфигурацию. |
| Температура хранения | от -40°С до +85°С | Учитывайте складские и транспортные условия. |
| Относительная влажность | Среднесуточное значение ≤95%; среднемесячное значение ≤90% | Используйте защиту от влаги там, где может образоваться конденсат. |
| Высота | Обычно применяется до 1000–2000 м. | При установке на большой высоте могут потребоваться специальные меры по изоляции и герметизации. |
| ЭМИ | Потенциальные помехи от молний и преобразователей | Рассмотрите меры по экранированию, заземлению и фильтрации. |
| Вибрация и удары | Зависит от приложения | Оцените механические условия, особенно на открытом воздухе или в сейсмических зонах. |
Для проектов с высокой влажностью, экстремальными температурами, большой высотой или значительной вибрацией командам по закупкам следует сообщить полную информацию об условиях площадки производителю VCB перед окончательным выбором модели.
Как выбрать правильный VCB?
Выбор VCB должен включать в себя нечто большее, чем просто сравнение закупочных цен. Выключатель должен соответствовать электрическим характеристикам и условиям окружающей среды всей системы распределения электроэнергии.
- Подтвердите номинальное напряжение:Выберите автоматический выключатель, соответствующий напряжению системы и требуемому уровню изоляции.
- Проверьте номинальный ток:Убедитесь, что номинальный постоянный ток соответствует максимальной ожидаемой нагрузке.
- Оцените требования к короткому замыканию:Отключающая способность должна соответствовать ожидаемому току повреждения.
- Рассмотрим частоту переключения:Приложения с частыми переключениями требуют соответствующей механической и электрической прочности.
- Проверьте конфигурацию установки:Подтвердите, будет ли автоматический выключатель установлен в подходящем среднем, двухуровневом или фиксированном шкафу.
- Оцените условия окружающей среды:Перед заказом следует учитывать температуру, влажность, высоту над уровнем моря, вибрацию и электромагнитные помехи.
- Проверьте требования к контролю:Убедитесь, что приводной механизм и схема управления совместимы со всей системой распределительного устройства.
- Обзор поддержки производителя:Техническая документация, руководство по установке, запасные части и послепродажная поддержка могут повлиять на долгосрочные эксплуатационные расходы.
Для отделов закупок, которые ищутКитайский производитель или поставщик VCB, техническая документация и поддержка приложений особенно важны. Надежный поставщик должен быть в состоянии помочь покупателям проверить электрические характеристики, конфигурацию установки, условия окружающей среды и предполагаемое применение перед производством или отправкой.
Часто задаваемые вопросы о вакуумном выключателе VCB
Каково основное назначение вакуумного выключателя VCB?
VCB используется для управления и защиты электрических цепей среднего напряжения. Он может прерывать нормальные токи нагрузки и токи повреждения в пределах указанных электрических характеристик, используя герметичный вакуумный прерыватель для гашения дуги.
Почему в VCB в качестве дугогасительной среды используется вакуум?
Вакуум обеспечивает надежную изолирующую среду после размыкания контактов и помогает быстро погасить электрическую дугу. Это обеспечивает компактную конструкцию, низкие требования к техническому обслуживанию и надежную работу при прерывании работы.
Подходит ли VCB для частого переключения?
Да. Технология VCB хорошо подходит для применений, требующих повторяющихся операций, поскольку износ контактов во время прерывания тока относительно невелик. В информации о продукте Toonice указано, что номинальная отключающая способность по току превышает 5000 операций для указанного продукта.
Какой диапазон напряжений может охватывать VCB?
Соответствующий диапазон напряжения зависит от конкретной модели. Тунис описывает приложения VCB, включая внутренние трехфазные системы переменного тока напряжением 3–10 кВ, и ссылается на более широкие приложения, такие как 11–33 кВ. Покупатели должны подтвердить точное номинальное напряжение выбранной модели перед покупкой.
Требует ли вакуумный выключатель регулярного обслуживания?
VCB обычно требуют меньшего обслуживания дугогасительной среды, поскольку прерыватель герметичен и использует вакуум, а не масло. Однако весь узел выключателя и распределительного устройства по-прежнему требует соответствующего осмотра, испытаний, механических проверок и технического обслуживания в соответствии с инструкциями производителя и применимыми электрическими стандартами.
Могут ли VCB использоваться в системах распределения возобновляемой энергии?
Подходящие VCB могут быть включены в распределительные системы ветровой и фотоэлектрической энергетики. Однако проектировщикам следует оценить переходные условия, электромагнитные помехи, координацию защиты, воздействие окружающей среды и электрические характеристики всей системы.
Заключение
Вакуумный автоматический выключатель VCB сочетает в себе технологию вакуумного прерывания цепи, компактную конструкцию, быстрое гашение дуги, низкие требования к техническому обслуживанию и высокую коммутационную надежность, что делает его эффективным решением для многих приложений распределения электроэнергии среднего напряжения. Для промышленных предприятий, подстанций, энергетических объектов, горнодобывающих предприятий и подходящих систем возобновляемой энергетики выбор правильного автоматического выключателя требует тщательной оценки напряжения, тока, уровня неисправности, частоты переключения, конфигурации установки и условий окружающей среды. Если вы ищете надежный автоматический выключатель для нового проекта или заменяете существующее оборудование защиты среднего напряжения,связаться с намив Toonice, чтобы обсудить ваше применение, технические требования и подходящее решение VCB с вакуумным выключателем.
