АнИндоили переключатель нагрузки высокого напряженияиграет решающую роль в современных системах распределения электроэнергии, обеспечивая безопасное переключение нагрузки, изоляцию и оперативное управление в средах среднего и высокого напряжения. В этом подробном руководстве объясняется, как работают внутренние выключатели нагрузки высокого напряжения, их основные компоненты, ключевые преимущества, сценарии применения, критерии выбора, соответствующие стандарты и передовые методы установки и обслуживания. Опираясь на отраслевой опыт и практические идеиТунис, эта статья помогает инженерам, менеджерам проектов и специалистам по закупкам принимать обоснованные решения, соответствующие требованиям безопасности, надежности и долгосрочной производительности.
Оглавление
- 1. Что такое внутренний выключатель нагрузки высокого напряжения?
- 2. Как работает внутренний выключатель нагрузки высокого напряжения?
- 3. Ключевые компоненты внутреннего выключателя нагрузки высокого напряжения
- 4. Распространенные типы внутренних выключателей нагрузки высокого напряжения
- 5. Типичные применения в системах распределения электроэнергии
- 6. Преимущества использования внутренних выключателей нагрузки высокого напряжения
- 7. Выключатель нагрузки, автоматический выключатель или разъединитель.
- 8. Стандарты и технические характеристики.
- 9. Как правильно выбрать выключатель нагрузки высокого напряжения для внутреннего применения
- 10. Рекомендации по установке и обслуживанию
- 11. Часто задаваемые вопросы (FAQ)
- 12. Заключение

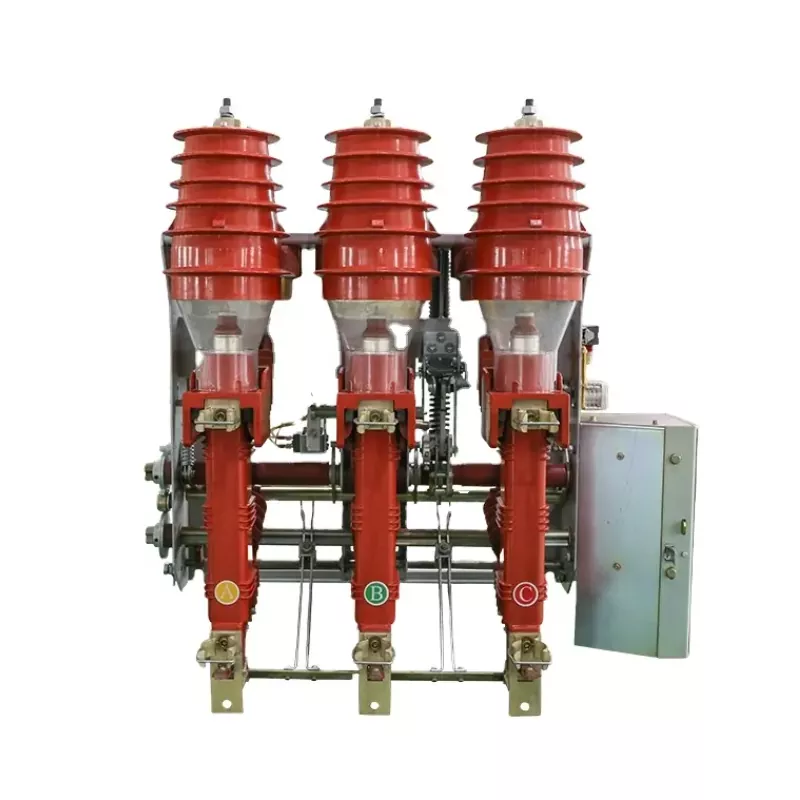

1. Что такое внутренний выключатель нагрузки высокого напряжения?
АнВнутренний выключатель нагрузки высокого напряженияпредставляет собой коммутационное устройство, предназначенное для включения, проведения и отключения электрического тока при нормальных условиях нагрузки в закрытых энергосистемах среднего и высокого напряжения. В отличие от автоматических выключателей, выключатели нагрузки не предназначены для отключения высоких токов короткого замыкания, но обеспечивают надежное переключение под нагрузкой и безопасную изоляцию.
Эти переключатели обычно устанавливаются внутри помещений, таких как подстанции, помещения с распределительными устройствами, промышленные предприятия, коммерческие здания и распределительные предприятия, где пространство, безопасность и эксплуатационная надежность имеют решающее значение.
2. Как работает внутренний выключатель нагрузки высокого напряжения?
Принцип работы внутреннего выключателя нагрузки высокого напряжения основан на контролируемом гашении дуги во время операций переключения. Когда переключатель размыкается или замыкается под нагрузкой, между контактами возникает дуга. В зависимости от конструкции выключателя эта дуга гасится с использованием определенных средств и методов.
Ключевые этапы работы
- Приводной механизм инициирует контактное движение.
- Главные контакты размыкаются или замыкаются под действием тока нагрузки.
- Дуга формируется и направляется в дугогасительную камеру.
- Дуга охлаждается, удлиняется или гасится до полного прерывания тока.
Распространенные методы гашения дуги включают воздушные, элегазовые и вакуумные технологии, каждый из которых имеет разные характеристики и экологические характеристики.
3. Ключевые компоненты внутреннего выключателя нагрузки высокого напряжения
- Основные контакты:Проведение и прерывание тока нагрузки.
- Система дугового пожаротушения:Обеспечивает безопасное прерывание тока.
- Рабочий механизм:Ручное или моторное управление.
- Структура изоляции:Поддерживает способность выдерживать высокое напряжение.
- Система блокировки:Предотвращает неправильные операции.
4. Распространенные типы внутренних выключателей нагрузки высокого напряжения
| Тип | Дуга Средняя | Основные характеристики | Типичный диапазон напряжения |
|---|---|---|---|
| Переключатель воздушной нагрузки | Воздух | Простая конструкция, экономичность | До 12 кВ |
| Выключатель нагрузки SF₆ | SF₆ газ | Отлично гасит дугу, компактный | 12–40,5 кВ |
| Вакуумный выключатель нагрузки | Вакуум | Длительный электрический срок службы, экологически чистый | До 40,5 кВ |
5. Типичные применения в системах распределения электроэнергии
Внутренние выключатели нагрузки высокого напряжения широко используются в различных отраслях:
- Закрытые подстанции и распределительные устройства
- Промышленные распределительные сети
- Коммерческие и бытовые энергосистемы
- Проекты возобновляемой энергетики
- Объекты коммунального хозяйства и инфраструктуры
В современных системах эти выключатели часто работают в сочетании с предохранителями, обеспечивая как контроль нагрузки, так и защиту от короткого замыкания.
6. Преимущества использования внутренних выключателей нагрузки высокого напряжения
- Высокая эксплуатационная безопасность
- Компактный и компактный дизайн
- Надежное переключение нагрузки
- Более низкая стоимость по сравнению с автоматическими выключателями
- Простая интеграция во внутреннее распределительное устройство
Производителям нравитсяТуниспостоянно оптимизируйте эти преимущества за счет передового дизайна, строгого контроля качества и соответствия международным стандартам.
7. Выключатель нагрузки, автоматический выключатель или разъединитель.
| Устройство | Переключение нагрузки | Разрыв короткого замыкания | Основная функция |
|---|---|---|---|
| Переключатель нагрузки | Да | Нет | Управление и изоляция под нагрузкой |
| Автоматический выключатель | Да | Да | Защита от неисправностей |
| Разъединитель | Нет | Нет | Видимая изоляция |
8. Стандарты и технические характеристики.
Внутренние выключатели нагрузки высокого напряжения должны соответствовать признанным международным и региональным стандартам, в том числе:
- МЭК 62271-103
- МЭК 62271-1
- ГБ/Т 11022
- ГБ 3804
Соответствие обеспечивает электрическую безопасность, механическую выносливость и надежную длительную эксплуатацию.
9. Как правильно выбрать выключатель нагрузки высокого напряжения для внутреннего применения
- Номинальное напряжение и ток
- Частота переключения и рабочий цикл
- Дугогасящая среда
- Среда установки
- Соответствие стандартам
- Репутация и поддержка производителя
Для получения подробных технических характеристик продукта вы можете обратиться к этому ресурсу о внутреннем выключателе нагрузки высокого напряжения, предоставленному Toonice.
10. Рекомендации по установке и обслуживанию
- Обеспечьте правильное заземление и изоляционный зазор.
- Следуйте инструкциям производителя по установке.
- Проведение плановых механических и электрических проверок.
- Регулярно проверяйте механизмы блокировки и управления.
11. Часто задаваемые вопросы (FAQ)
Вопрос 1: Может ли внутренний выключатель нагрузки высокого напряжения прервать ток повреждения?
Нет. Выключатели нагрузки предназначены для нормального переключения нагрузки. Для прерывания тока повреждения требуется комбинация автоматического выключателя или предохранителя.
В2: Каков типичный срок службы?
При правильном обслуживании внутренние выключатели нагрузки высокого напряжения могут надежно работать в течение 20–30 лет.
Вопрос 3. Являются ли вакуумные выключатели нагрузки экологически безопасными?
Да. Вакуумная технология исключает использование газа SF₆ и поддерживает устойчивые энергетические системы.
12. Заключение
Выключатель нагрузки высокого напряжения для внутренней установки является незаменимым компонентом современных систем распределения электроэнергии, обеспечивая безопасное, надежное и экономичное управление нагрузкой для внутреннего применения. Понимая принципы его работы, типы, стандарты и критерии выбора, проектировщики и операторы систем могут значительно повысить безопасность и эффективность сети.
Являясь надежным производителем,Туниспредлагает высококачественные выключатели нагрузки высокого напряжения для внутреннего применения, разработанные в соответствии с мировыми стандартами и потребностями разнообразных приложений. Если вы планируете проект или модернизируете свою энергосистему, не стесняйтесьсвязаться с намиизучить индивидуальные решения и профессиональную техническую поддержку.
