Выкатное распределительное устройство низкого напряжения GCS

Компания Toonice является ведущим производителем и поставщиком выкатных распределительных устройств низкого напряжения GCS, специально разработанных для энергетической и металлургической промышленности и обладающих превосходной отключающей способностью, обеспечивающей стабильную передачу и распределение электроэнергии. Его основное преимущество заключается в мощной комплектации, интеграции функций шкафов распределения питания, шкафов управления ПЛК, шкафов преобразования частоты и т. д., а также поддержке настройки для удовлетворения разнообразных потребностей. Наше выдвижное распределительное устройство низкого напряжения GCS соответствует национальным стандартам, имеет простой и элегантный белый внешний вид, обеспечивает быструю логистику, комплексное обслуживание и надежную послепродажную поддержку. Независимо от того, где вы находитесь, мы предлагаем доставку по всей стране.

Среда использования

1. Температура окружающей среды: не выше +40°С, не ниже -5°С; средняя температура в течение 24 часов не должна превышать +35°С. При превышении требуется операция по снижению номинальных характеристик в соответствии с фактическими условиями.

2. Высота над уровнем моря: не должна превышать 2000 м; для использования внутри помещений.

3. Атмосферные условия: Относительная влажность окружающего воздуха не превышает 50% при +40°С. При более низких температурах (например, 90% при +20°C) допускается более высокая влажность. Учитывайте риски образования конденсата из-за изменений температуры.

4. Установка: Наклон от вертикальной плоскости ≤ 5°, весь массив шкафов должен быть относительно плоским (в соответствии со стандартом GBJ232-82).

5. Местоположение: Устанавливайте в местах, защищенных от сильной вибрации и ударов, а также в местах, где электрические компоненты не подвергаются чрезмерной коррозии.

Примечание. Проконсультируйтесь с нашей компанией, если заказ выходит за рамки указанных выше условий.

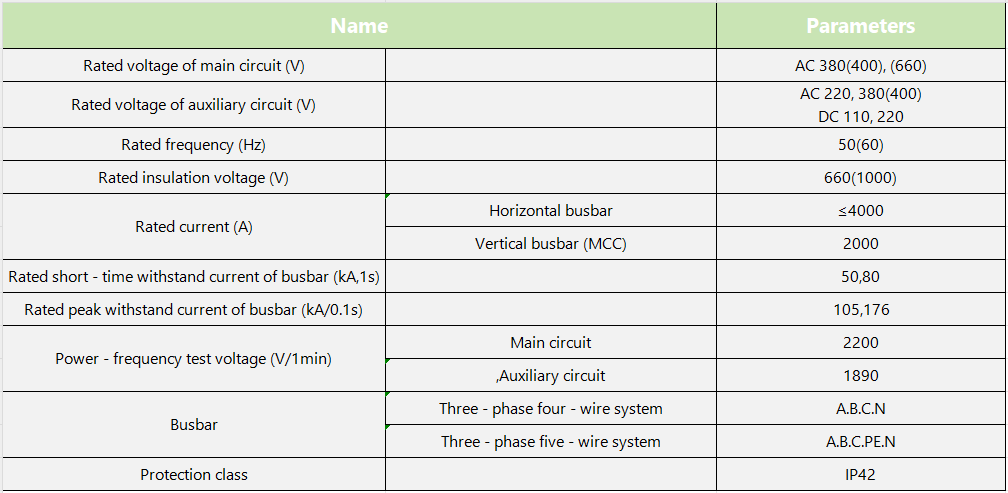

Технические параметры

Основная структура

Основная рама изготовлена ​​из стали открытого сечения типа 8MF. Две боковые поверхности стали имеют монтажные отверстия с модулями 20 мм, 100 мм и Φ9,2 мм, что обеспечивает гибкую и удобную внутреннюю установку.

Форма сборки основной рамы представлена ​​в двух типах: полностью собранная конструкция и частичная (боковая рама и поперечина) сварная конструкция на выбор пользователя.

Каждый функциональный отсек устройства взаимно изолирован. Эти отсеки разделены на отсек функционального блока, отсек шин и кабельный отсек, при этом функции каждого отсека относительно независимы.

Горизонтальная главная шина имеет горизонтальное расположение сзади шкафа, чтобы повысить ее устойчивость к электродинамической силе, что является основной мерой, обеспечивающей высокую устойчивость главной цепи устройства к короткому замыканию.

Конструкция кабельного отсека позволяет кабелям удобно входить и выходить сверху и снизу.

Выкатное распределительное устройство низкого напряжения GCS предлагает расширенные функции и универсальное применение, что делает его отличным выбором для широкого спектра требований к распределению электроэнергии.
